Cable CAT7A SFTP 100M LSZH 1500MHz 40 Gb.

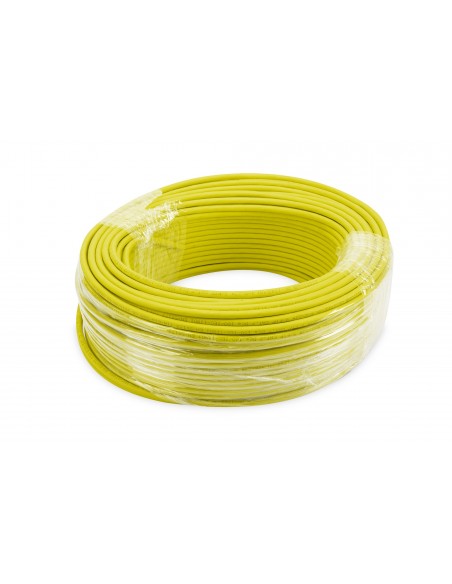

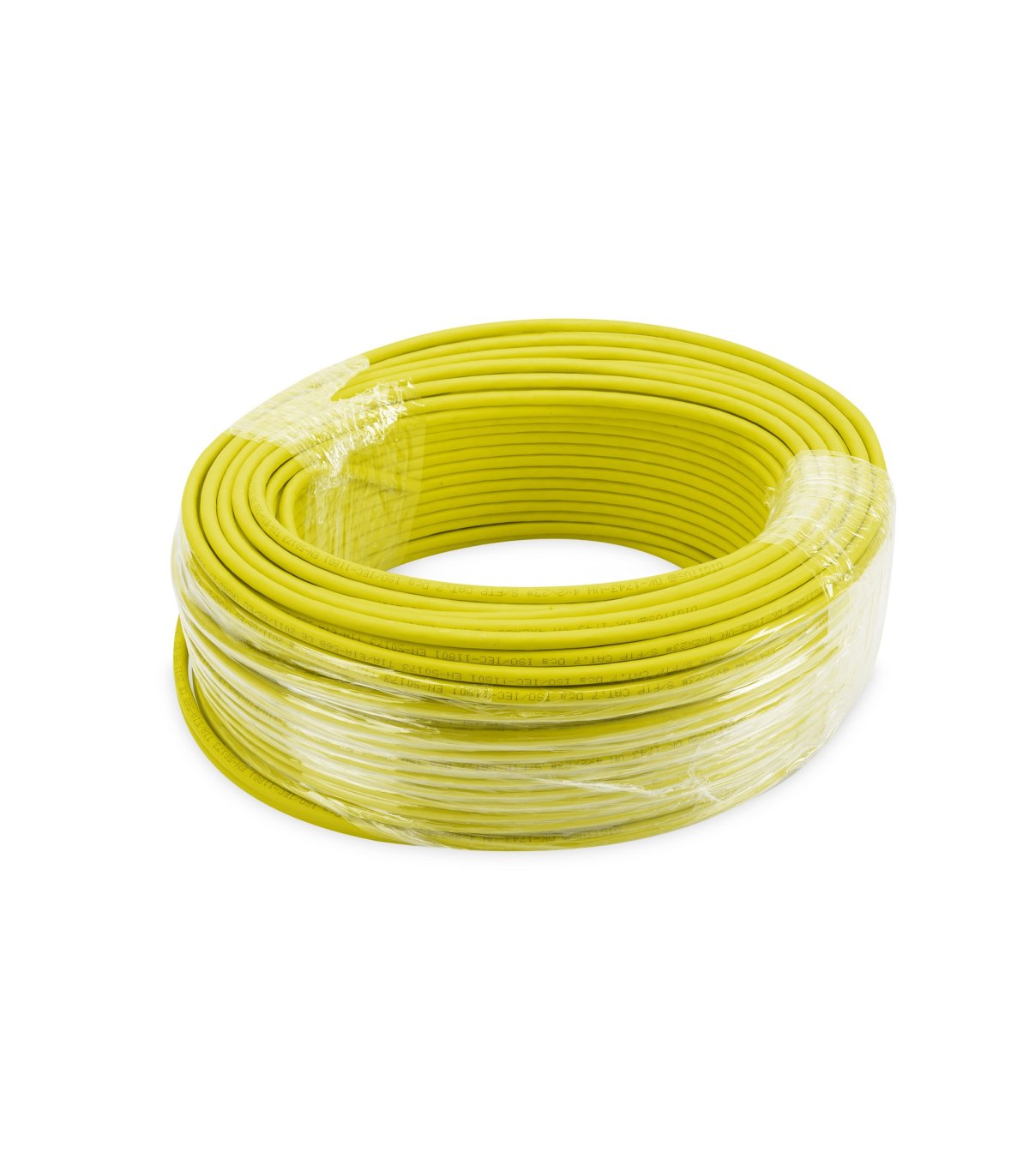

Cable de instalación CAT 7A S-FTP, 1500 MHz Dca, AWG 22/1,

suministro en rollo de 100 m, SX,
Color: amarillo

Estándares orientados al futuro y calidad superior para su red.

• Este cable de instalación Cat.7A es apropiado para el cableado de edificios en las áreas secundarias y terciarias, cumple con las normas ISO/IEC 11801, DIN EN 50173, DIN EN 50288-9-1 y soporta frecuencias de hasta 1500 MHz
• Un material de cubierta sin halógenos (SFS-PE / polietileno) asegura una generación de humo reducida en caso de incendio y cumple las normas IEC 60332-3-24, FRNC-C, LSZH-3, así como la euroclase del CPR Dca
• El apantallamiento del cable Ethernet S/FTP de par trenzado comprende un apantallamiento por pares con lámina y un apantallamiento total mediante trenzado de cobre - La sección transversal de los conductores de cobre es AWG 22/1
• Los campos de aplicación son, entre otros, el cableado de edificios industriales, de oficinas y de viviendas, p. ej., desde el panel de conexión hasta la caja de red - El cable LAN es compatible con PoE y está certificado para enlaces permanentes
• Cada 2 de los 8 conductores de Cu aislados individualmente están retorcidos para formar 4 pares de conductores y envueltos en una cubierta de cable de 0,6 mm de grosor - El diámetro exterior del cable es de 8,0 mm nominal

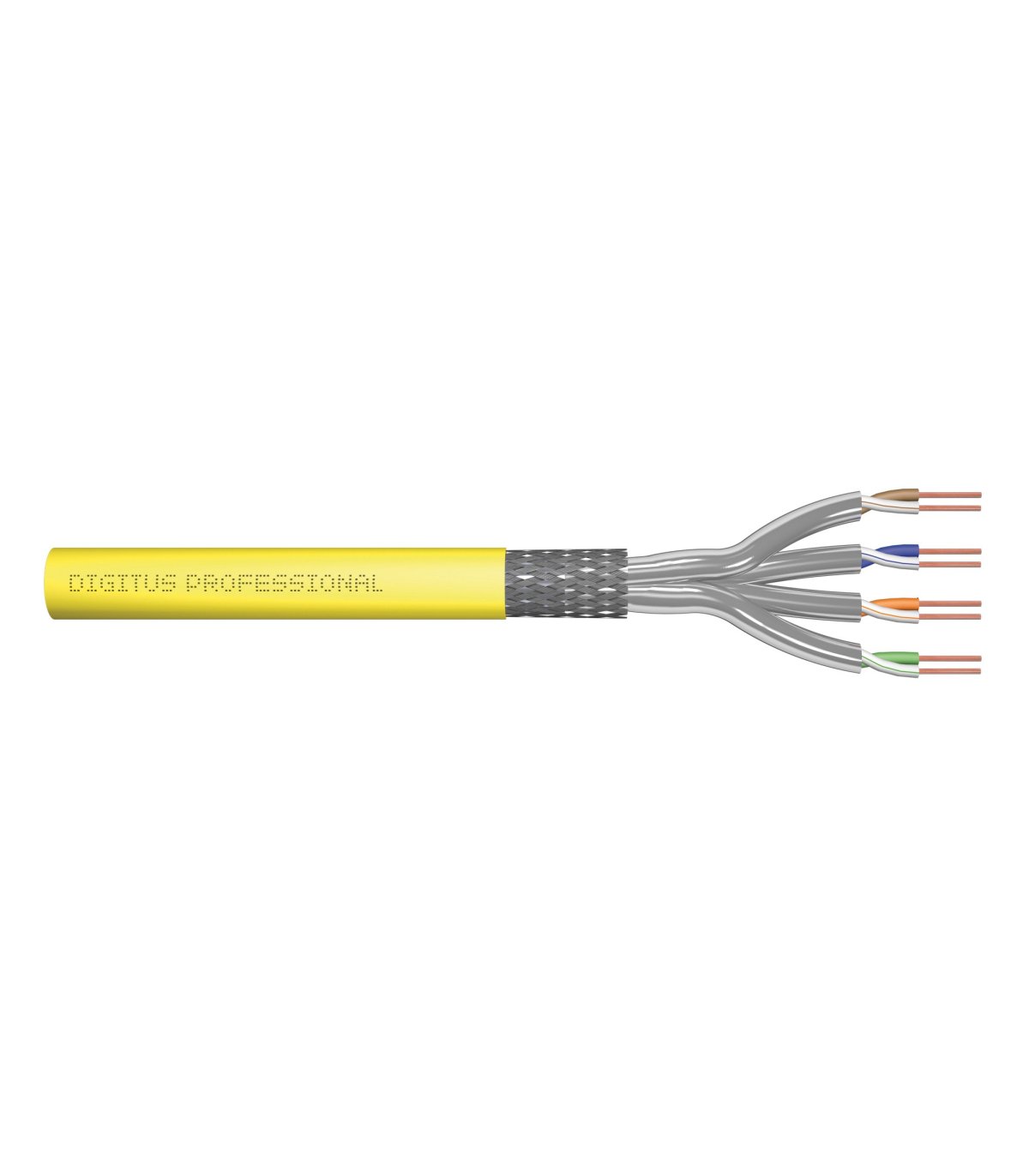

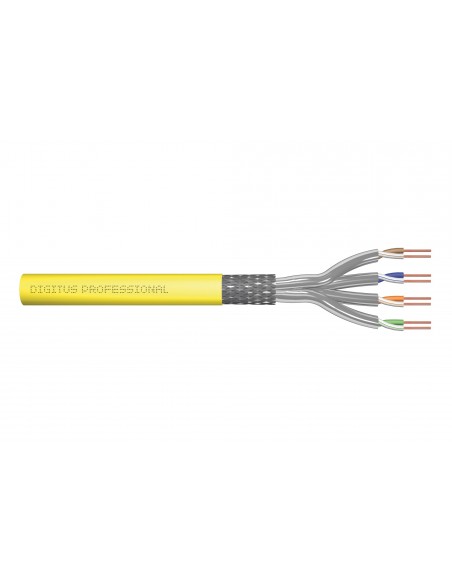

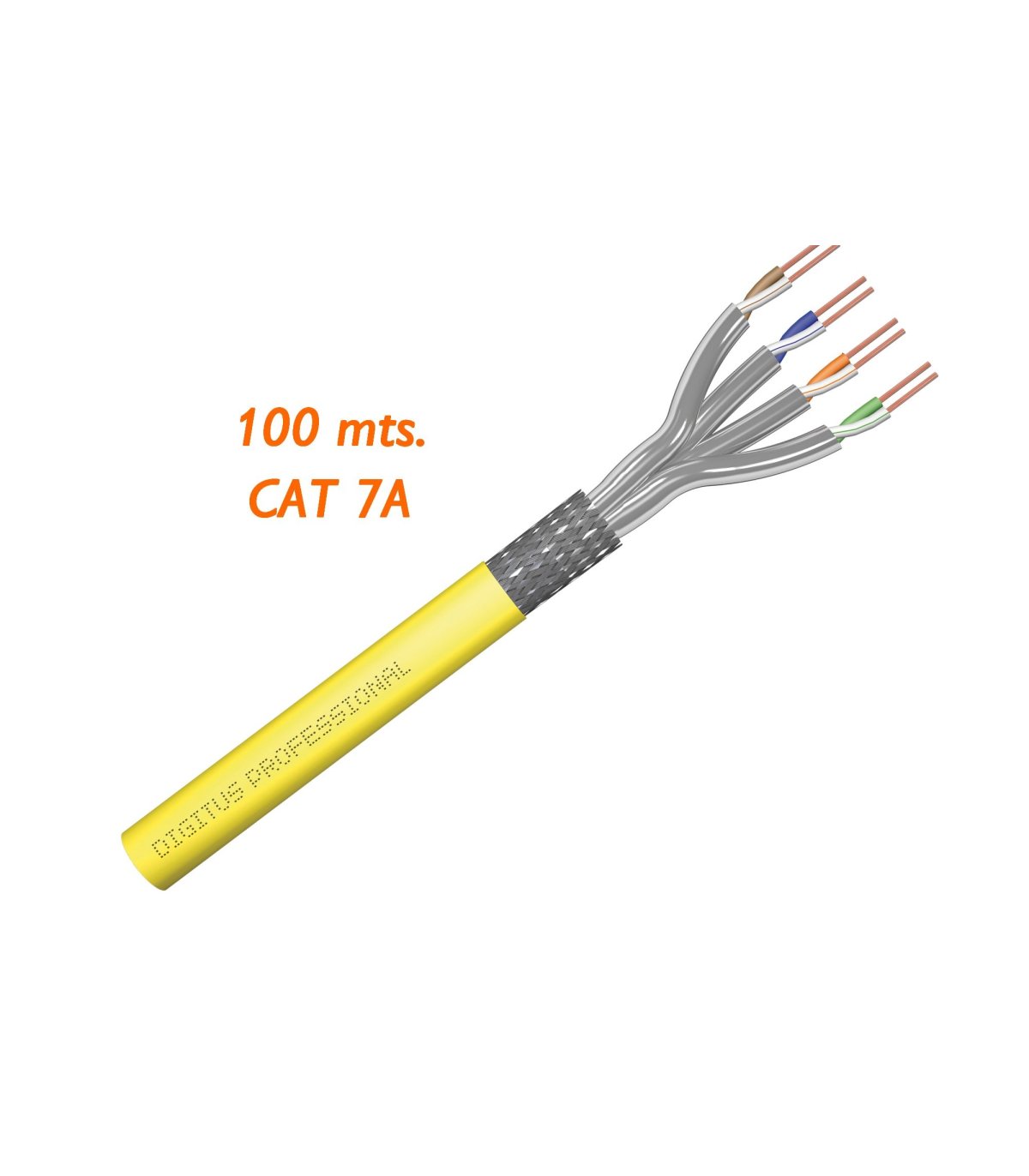

El cable de instalación DIGITUS® Professional Cat.7A S/FTP se distingue por la siguiente construcción de cable 4x2x AWG22/1 y alcanza una frecuencia de transmisión de hasta 1500 MHz. La cubierta del cable sin halógenos cumple con las normas IEC 60332-3-24, FRNC-C, LSZH-3 y la euroclase del CPR Dca. El cable está indicado para el cableado estructurado en edificios del sector secundario y terciario. Cumple con las normas ISO/IEC 11801, DIN EN 50173, DIN EN 50288-9-1.


Datos técnicos

Características físicas:

• Conductor: AWG 22/1, alambre de cobre desnudo
• Aislamiento: PE SFS (polietileno espumado)
• Número total de conductores aislados: 8, retorcidos por 4 pares
• Código de color: azul-blanco, naranja-blanco, verde-blanco, marrón-blanco
• Apantallamiento de los pares individuales: lámina de poliéster revestido de aluminio, cobertura 100 %
• Apantallamiento total: trenzado de cobre
• Cubierta: sin halógenos (FRNC-C/LSZH-3)
• Grosor de la cubierta: 0,6 mm nominal
• Color: amarillo (RAL 1016)
• Características mecánicas:
• Carga de tracción: 150 N máx.
• Radio de curvatura dinámica: 8x AD mm mín.
• Radio de curvatura estática: 4x AD mm mín.
• Rango de temperatura de transporte y conservación: -20 °C a +75 °C
• Rango de temperatura de servicio: -20 °C a +60 °C
• Rango de temperatura de la instalación: 0 °C a +50 °C
• Diámetro exterior: 8,0 mm nominal
• Resistencia a la propagación de las llamas: IEC 60332-3-24

• Características eléctricas:

• Impedancia media: 100±5 ohmios con 1-600 MHz
• Capacidad: 40 pF/m nominal @ 1 KHz
• Asimetría de capacidad (par-tierra): 1,6 pF/m máx. @ 1 KHz
• Resistencia de aislamiento: 5 GOhm x km mín.
• Resistencia de bucle: 147 ohmios/km máx. (2 % máx. desequilibrio de resistencia)
• Tensión de servicio: 72 VCC máx.
• Pérdida por inserción: Grade 1 (CA-Type 1b)
• Retraso de fase: 450 ns/100 m máx.
• Tiempo de propagación: 10 ns/100 m máx.
• Clasificación de segregación: «d» según EN 50174-2
• NVP: 75 %
• AWG-size: 22
• Category: 7A (IEC)
• Colour outer sheath: Yellow
• Conductor category: Class 1 = solid
• Conductor material: Cu, bare
• Core identification: Colour
• Core insulation: Foam-Skin-PE
• Flame retardant: In accordance with EN 60332-3-24
• Halogen free (acc. EN 60754-1/2): sí
• Low smoke (acc. EN 61034-2): sí
• Material outer sheath: Polyolefin
• Nominal cross section conductor: 0.28
• Number of cores: 8
• NVP value: 75
• Outer diameter approx.: 7.3
• Permitted cable outer temperature, fixed (MIN): 0 … 50
• Permitted cable outer temperature, in movement (MIN): -20 … 75
• Screen over stranding: Braiding
• Screen over stranding element: Foil
• Stranding element: Pairs
