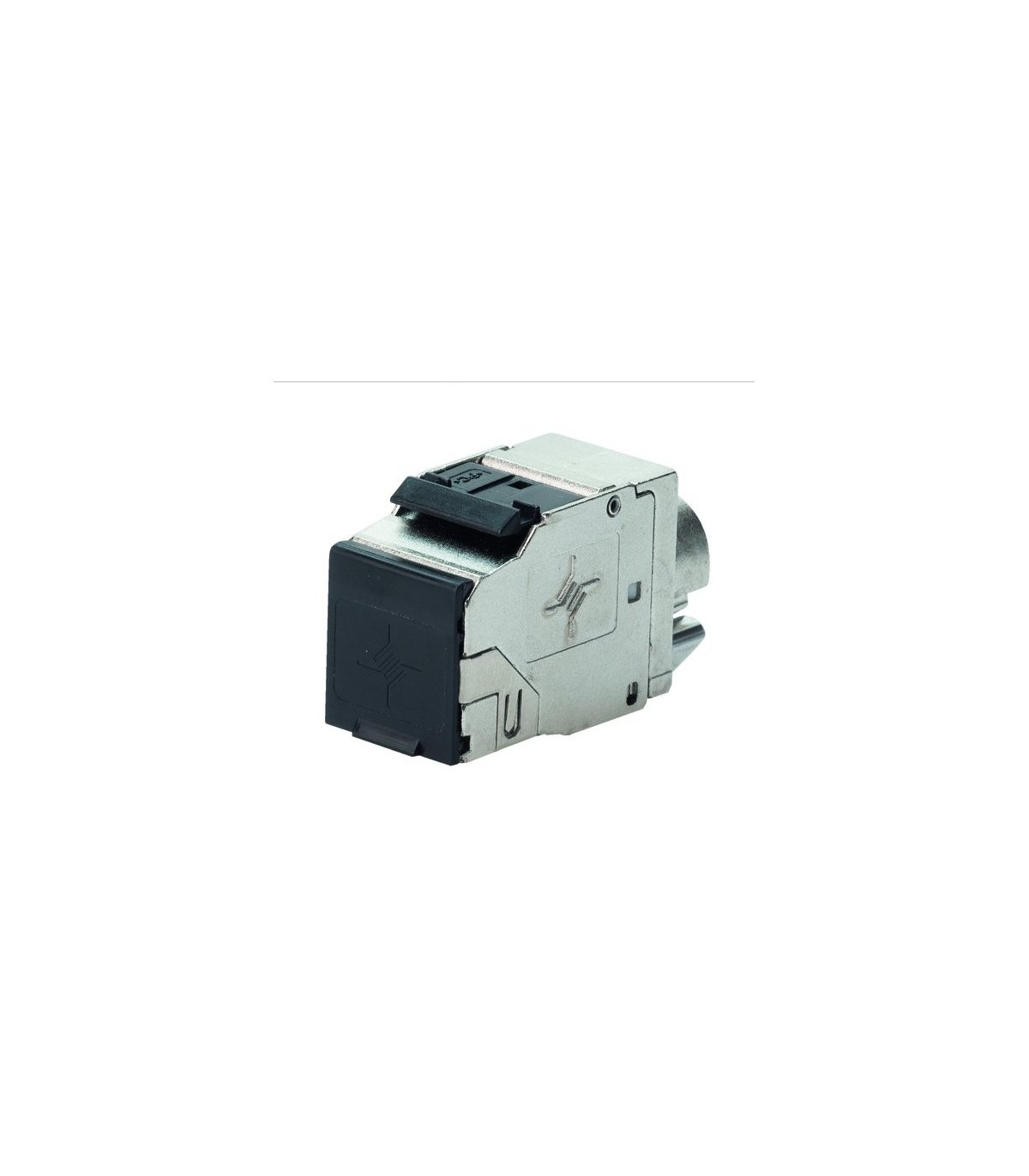

AMJ Module Cat.8.1 T568A/B
AMJ Module Cat.8.1 T568A/B - TJ00029A8000

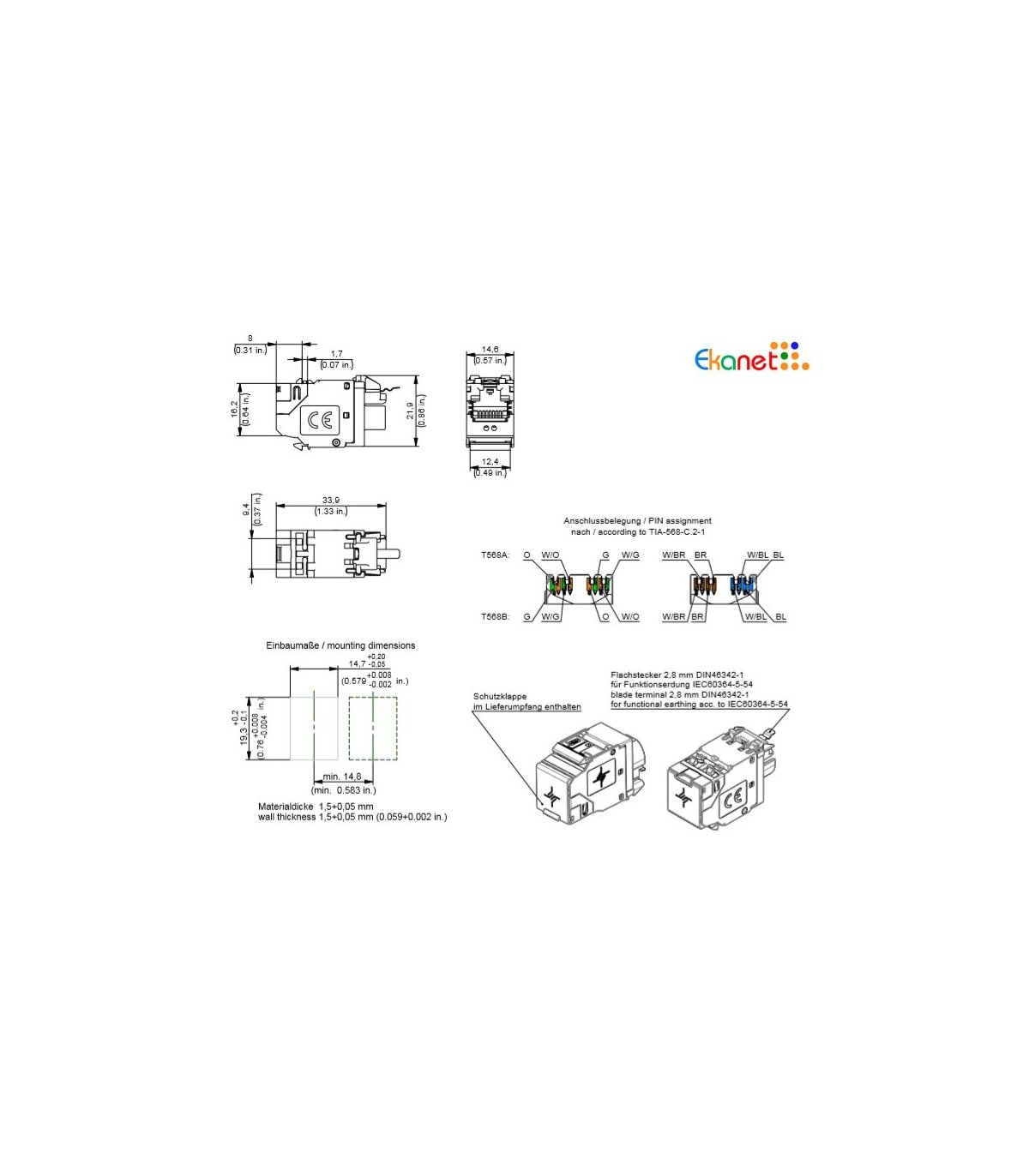

El nuevo conector Keystone de montaje en campo AMJ Módulo Cat.8.1 T568A / B acc. La serie 60603-7 de IEC (RJ45 8P8C) cuenta con una carcasa robusta de fundición a presión de zinc con un blindaje de 360 ° para una transmisión segura de datos, independientemente de la interferencia eléctrica externa. Su carcasa delgada y al mismo tiempo extremadamente corta con dimensiones de montaje de piedra angular permite una fácil instalación en todo tipo de aplicaciones. Los cables de conductor sólido pueden terminarse fácilmente en el campo con IDC adecuados para AWG23 / 1 - 22/1 sin herramientas especiales. El módulo AMJ Cat.8.1 viene con un alivio de tensión multinivel y una conexión de blindaje para una fácil adaptación al diámetro exterior de varios cables. La conexión equipotencial es un juego de niños con el uso de cables de conexión premontados que utilizan una conexión plana de 2.8 mm. Una tapa protectora integrada también forma parte del alcance de la entrega.
Características de presentación
Categoría 8.1 / Clase I acc. ISO / IEC 11801-1
Conector acc. IEC 60603-7 serie RJ45 8P8C
25 / 40GBase-T acc. IEEE 802.3bq
Compatible con versiones anteriores de clase EA acc.
Compatible con versiones anteriores de clase EA acc. ISO / IEC 11801-1 (enlace permanente de hasta 90 m y canal de hasta 100 m)
Vida: ≥ 750 ciclos de apareamiento
Material de la carcasa de blindaje: zinc niquelado fundido a presión.
Diámetro exterior: 6 - 10 mm.
Rango de temperatura: -40 ° C a 70 ° C
Power over Ethernet plus (PoE +) acc. IEEE 802.3at
Diámetro del conductor de Cu: sólido 0,54 - 0,64 mm (AWG23 - 22/1) diámetro del núcleo: 1,0 - 1,6 mm
IP20
FABRICANTE: TELEGARTNER TJ00029A8000
| Mechanical Characteristics | |
| Insertion force | ≤ 30 N |
| Material: housing | zinc diecast |
| Life (mating cycles RJ45, RJ12, RJ11) | ≥ 750 |
| Cu-Conductor diameter: solid | 0,54 - 0,64 mm AWG23/1 - AWG22/1 |
| Material: shield | copper alloy |
| Core Diameter | 1,0 - 1,6 mm |
| Material: insulators | PBT UL94 HB natur |
| Reusable IDC for AWG 22/1 | ≤4 cycles |
| Material: PCB | FR4 |
| Reusable IDC for AWG 22/1 and AWG 22/7 | ≤4 cycles |
| Material: contact spring | phosphor bronze tinned |
| Reusable IDC für AWG 23/1 - AWG 26/1 | ≤10 cycles |
| Material: contact IDC termination | CuNi2Si, Sn plated |
| Cable diameter | 6,0 - 10,0 mm |
| Material: IDC termination finish | min. 3-6 µm (120-240 µin) Sn |
| Electrical Characteristics | |
| Contact resistance | ≤ 20 mΩ |
| Insulation resistance | ≥ 500 MΩ |
| Voltage proof: contact-contact | ≥ 1000 V, DC |
| Voltage proof: contact-shield | ≥ 1500 V, DC |
| Current carrying capacity at 50°C | 1 A |
| PoE+ acc to IEEE 802.3at | Adequate for Power over Ethernet+ |
| Standards | |
| Connectors | IEC 60603-7-51 |
| Ambient temperature | -40° C to +85° C |
| Category 8.1 (Component) | ISO/IEC 11801, DIN EN 50173-1 |
| Class I (Permanent Link) | ISO/IEC 11801, DIN EN 50173-1 |
| Class I (Channel) | ISO/IEC 11801, DIN EN 50173-1 |
| Class E (Channel with Coupler Cat.6) | - |
| Class D (Channel with Coupler Cat.5e) | - |
| Gigabit Ethernet acc. to IEEE 802.3 | fulfilled |
| 10 Gigabit Ethernet acc. to IEEE 802.3an | fulfilled |
| 25/40 Gigabit Ethernet acc. to IEEE 802.3bq | fulfilled |
