R&M

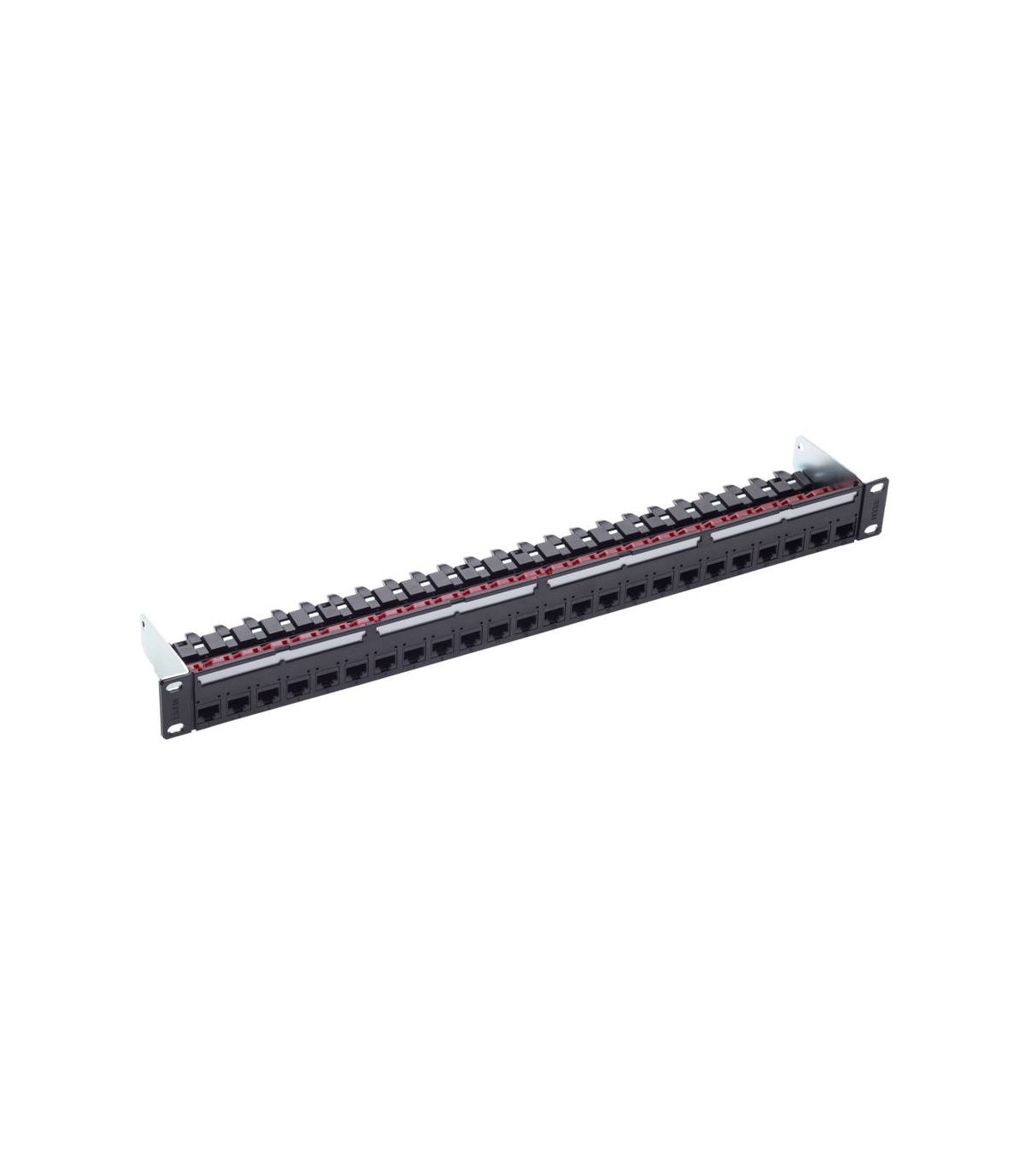

Panel de conexiones de 19 "y 1U y 24 puertos sin blindaje rdm
24 RJ45 conectores de conexión rapida de cat 6A, sin blindaje y con cubiertas antipolvo
formato de montaje de 19 "
4 tiras de etiquetado
Bridas
Instrucciones de instalación
marca: Reichle & De-Massari

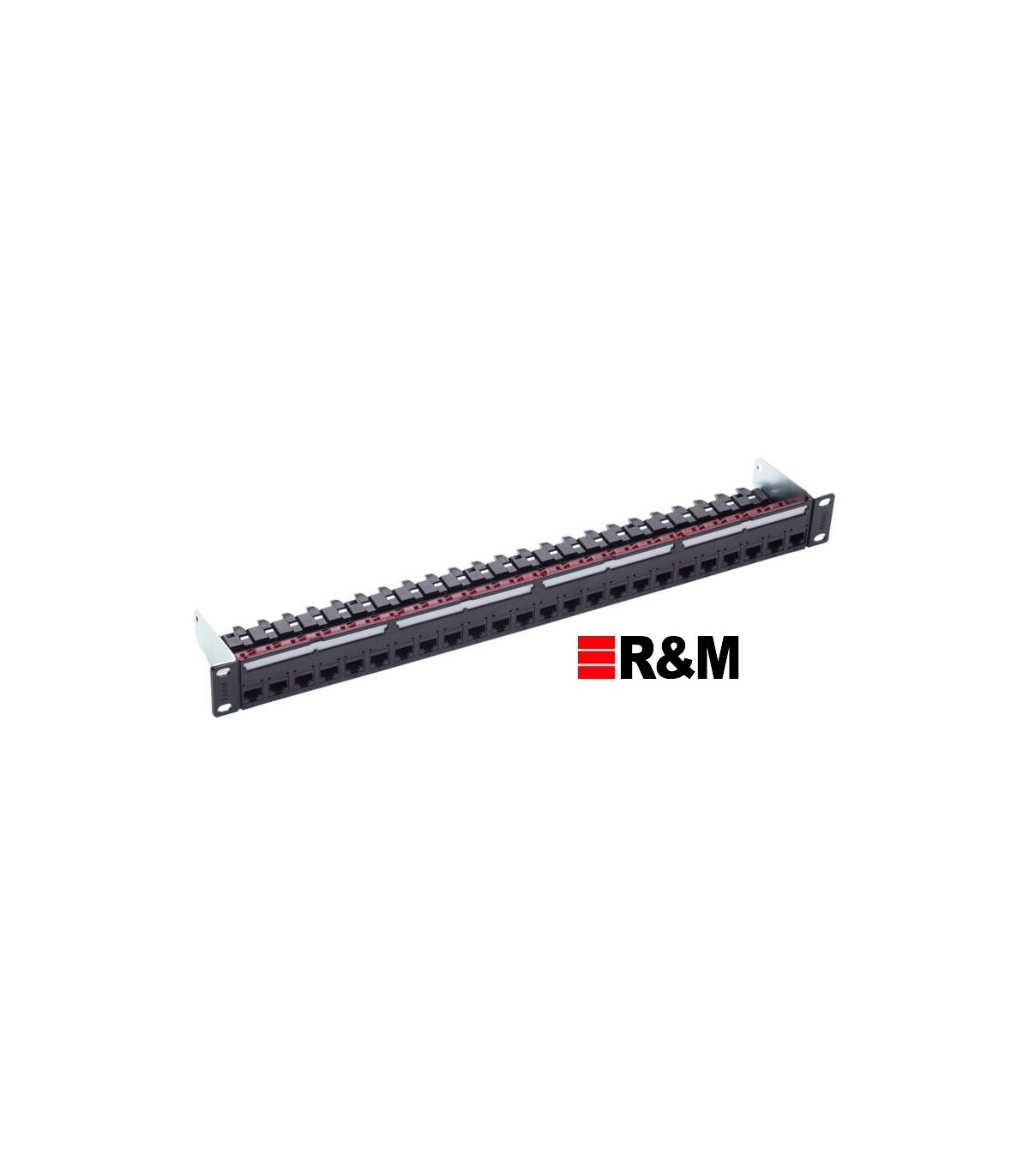

Patchpanel 19" 1U 24 P. CAT6A UTP Easy Lock R&M Negro R&M
Panel de parcheo modular con estante para amarre de cable integrado, kit de sujeción de 19 ", campos de etiquetado con tiras de etiquetado intercambiables. Los puertos están preparados para un sistema visual de codificación de colores y sistemas automatizados de gestión de infraestructura. Panel de policarbonato, reforzado con fibra de vidrio, material libre de halógenos , Listado UL 94 y acero: DC01 (1.0330), 1.5 mm. Color frontal: negro (RAL 9005) / acero: azul, cromado.
24 puertos montado con:
Módulo de conexión RJ45 de Cat. 6 A ISO, para la configuración de canales de transmisión de Clase E A con hasta 4 conectores acc. según ISO / IEC 11801, EN 50173-1, (DIN EN 50173-1), cumple con Cat. 6 A requisitos de las normas ISO / IEC 11801, EN 50173-1, así como la norma estadounidense Cat. 6 A de acuerdo con TIA / EIA 568.2-D, re-embebido probado en acc. con IEC 60603-7-41 y 60512-27-100, interoperables y retrocompatibles con las categorías 6 y 5e.
Adecuado para aplicaciones 10GBASE-T según acc. con IEEE 802.3 ™ Sección Cuatro hasta 500 MHz y 100 m.
Probado en línea con el control de fabricación de R&M, realizando una inspección del 100%. Cada módulo tiene un número de serie propio y es rastreable.
Compatible con enchufes estándar RJ (RJ11, RJ12, RJ45), conexión de cables de instalación AWG 26 - 22 (0.4 mm - 0.65 mm) y cables flexibles AWG 26/7 - AWG 22/7 sin herramientas especiales. Par paralelo terminación sin cruce en acc. con TIA 568-A / B, contactos de bronce enchapados en oro para> 1000 ciclos de acoplamiento, contactos IDC con ≥4 ciclos de inserción acc. IEC 60352-3, resistencia de contacto <5 mOhm, rigidez dieléctrica> 1000 Veff. Admite PoE (IEEE 802.3af), PoEP (IEEE 802.3at), 4PpoE (IEEE 802.3bt) y es compatible con IEC 60512-99-001 / 002. Con alivio de tensión de cable integral, incluida la cubierta antipolvo. Carcasa de plástico rojo / negro.
Material: libre de halógenos y metales pesados según acc. con las directivas de la UE RoHS 2.
Módulo de conexión Cat. 6 A EL, rojo / negro, sin blindaje y cubierta antipolvo.
| DESCRIPCIÓN [UNIDAD] | VALOR / RANGO DE VALOR |
|---|---|
| Estándar / norma |
IEC 60603-7-41: características eléctricas de las tomas de telecomunicaciones ISO / IEC 11801 EN 50173-1 |
| Clase de protección IP |
IP 20 |
| PoE | si |
| Conector de apantallamiento (A) |
sin blindaje |
| Tipo de conector (A) |
RJ45 |
| Conector de categoría (A) |
Cat. 6A ISO |
| Número de conectores (A) | 24 |
| Soporte para conector / módulo |
Especial (sin placa de montaje) |
| Montaje |
totalmente montado con conectores. |
| Fijación | 19 " |
| Versión de montaje en bastidor |
panel de conexión |
| Capacidad (puertos) | 24 |
| Cantidad de unidades de altura | 1 U |
| DESCRIPCIÓN [UNIDAD] | VALOR / RANGO DE VALOR |
|---|---|
| Dimensiones | 482,6 mm x 43,65 mm x 83,4 mm / 19 pulgadas x 1.719 pulgadas x 3.283 pulgadas (ancho x alto x profundidad) |
| Color |
frontal, negro (RAL 9005) / acero, azul, cromado |
| Material |
Plástico: PC, reforzado con fibra de vidrio / acero: DC01 (1.0330), 1.5 mm |
